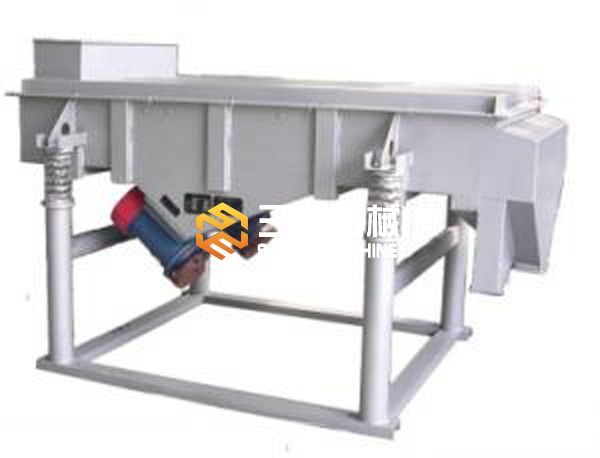

产品名称:SZX轻型直线筛

类  别:振动筛分设备

描  述:

电 话:15993086788

0373-7080990/7080992/7080989

详细说明在线订单

SZX轻型直线筛概述:

  szx轻型直线筛利用振动电机激振作为振动源.使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产毋高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业.

  szx轻型直线筛的特点:

  稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等

  1.密封性好、极少粉尘溢散。

  2.耗能少、咮音低、筛网使用寿命长。

  3.筛分精度高、处理堡大、结构简单。

  4.全封闭结构、自雜料、更S好流水线倾。

  5.筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好.牢固可靠

  szx轻型直线筛工作原理:

  直线振动筛工作时,两电机同步反向旋转直线产生激振力,迫使筛体带动筛网做纵向运动,使其上的物料受激振力而周斯性向前抛出一个射程,从而完成物料筛分作业。直线振动筛是双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下.物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mn^该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、极少粉尘溢敗、维修方便、可用于流水线生产中的自动化作业。直线振动筛广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分。

  SZX轻型直线筛结构说明:

  本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成

  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

  2、筛框:由松木或变形董较小的木材制成,主要用来保持筛网平整,达到正常筛分。

  3、筛网:有低碳钢、黄铜、靑铜、不锈钢丝等数种筛网。

  4、振动电机(使用与维修方法详见振动电机使用说明书>。

  5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成串故,

  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重堡,安装时,弹簧必须垂直与地面。

  7、支架:由四个支柱和两个槽钢组成,支持费筛箱,安装时支柱必须垂直于地面.两支柱下面的槽钢应相互平行。

未标题-1

  szx轻型直线筛安装调试与使用:

  该设备应固定在专用地基上.由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配2安全可筘的接地保护线。

  注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装罝拆掉。

  新筛机安装好以后,应按以下要求检查:

  1、检査振动电机绕组对地的绝缘电阻,若<20MQ必须烘干后方能使用。

  2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触.,

  3、闭合电源开关,确认振动电机同步反向旋转.进行10-20^钟空运转,设备在运行时如有异常声音.应迅速关机进行检査处理。设备运转正常后,可将少S黑筛分的物料通过进料口投入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料霣.

  4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网.特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

  5、用户可根据筛机的层数.物料比重不同来增减筛机的激振力{通过调节振动电机两端偏心重锤的夹角来增减激振力).使筛机达到最佳的筛分效果。

  6、设备在停机时产生瞬间的共振区,此时振幅和哚声会明显增大,属正常现象.设备在开停机前.筛面上不得有存留物料.筛网需经常检査是否张紧、破损,如有破损要即时更换。
